100年鐵路特考

科目(佐級)機械工程製圖大意-命中率100%

【B】1.根據第一角法所繪製之視圖.其俯視圖會放置於前視圖的:(A)上方 (B)下方(C)右方 (D)左方

命中事實:
出處:第五章 p.50 (三)第一角法各視圖排列位置
類題:精選試題 p.55 題 7



【C】2.視圖中如果有不同種類的線條重疊,最優先繪製的是:(A)中心線 (B)尺度線(C)輪廓線 (D)剖面線

命中事實:
出處:第三章 p.32 三、線條重疊時之繪製順序
類題:精選試題 p.35 題 8、題 13



【C】3.下列視圖中,那一種視圖不能夠表達物體或是機件的高度尺度?(A)前視圖 (B)右側視圖 (C)俯視圖 (D)後視圖

命中事實:
出處:第九章 p.121 三、標註一般原則、第五章 p.51 視圖之選擇與排列
類題:精選試題 p.35 題 8、題 13



【B】4.在局部剖面的剖視圖中,剖視與非剖視部分的分界線以折斷線畫之,折斷線是以什麼式樣的線條繪製?(A)粗實線 (B)細實線 (C)一點鏈線 (D)虛線

命中事實:
出處:第八章 p.102 (五)局部視圖
類題:精選試題 p.112 題 50(幾乎相同)、p.115 題 70



【D】5.空間中有一線段不垂直也不平行於主要投影面,該線段的實際長度可以在何者視圖中求得?(A)半視圖 (B)轉正視圖 (C)放大視圖 (D)輔助視圖

命中事實:
出處:第五章 p.52 (二)線的種類及投影 3.複斜線、第七章 p.94 (二)複斜面輔助視圖
類題:精選試題 p.97 題 41



【C】6.在尺度數字外加註括弧,例如:(X),表示此尺度數字X為:(A)特別重要的尺度 (B)物件的總長、總寬、或是總高 (C)供參考用的參考尺度 (D)相對於基準面的基準尺度

命中事實:
出處:第九章 p.128 (三)參考尺度
類題:精選試題 p.132 題 46、p.137 題 103、p.139 題 116



【C】7.為了能夠製造機件達到應有的精度及具有互換性,所以必須訂定機件的:(A)尺度 (B)註解 (C)公差 (D)配合

命中事實:
出處:第十章 p.153 第二節公差配合
類題:隨堂練習 p.161 題 37



【B】8.最小極限尺度與基本尺度之差,亦即是:(A)上偏差 (B)下偏差 (C)最大公差(D)最小公差

命中事實:
出處:第十章 p.154 (八)下偏差 1.最小限界尺度-基本尺度=下偏差(幾乎相同)
類題:隨堂練習 p.161 題 7



【C】9.若一軸與一孔相互套接在一起,如果希望要有餘隙配合,下列那一項必須成立?(A)軸的最大極限尺度必須大於相配合的孔的最大極限尺度 (B)軸的最小極限尺度必須大於相配合的孔的最大極限尺度 (C)軸的最大極限尺度必須小於相配合的孔的最小極限尺度 (D)孔的最小極限尺度必須小於相配合的軸的最大極限尺度

命中事實:
出處:第十章 p.157 (一) 4.餘隙配合=孔之最小尺度-軸之最大尺度(幾乎相同)
類題:精選試題 p.139 題 113、p.178 題 4



【B】10.依據CNS工程製圖標準,正齒輪中的節圓以下列何者線條繪製?(A)細實線(B)一點細鏈線 (C)一點粗鏈線 (D)兩點細鏈線

命中事實:
出處:第十章 p.173 (五)齒輪之表示法 1.正齒輪:(2)……節圓用細鍊線表示。(幾乎相同)
第三章 p.31 (二)線條種類
類題:精選試題 p.28 題 108、p.178 題 4



【A】11.下圖為一物體之等角圖,求出斜面之正確斜度(A)1:2 (B)1:2.5 (C)1:3
(D)1:4



命中事實:
出處:第九章 p.125 (二)斜度之標示 1.斜度之定義
類題:精選試題 p.133 題 64、p.137 題 95



【B】12.已知一正立方體之實際體積為lm3,若工作圖之比例為1:100,則工作圖上邊長之繪製長度為何?(A)lmm (B)10mm (C)100mm (D)1000mm

命中事實:
出處:第二章 p.17 (四)比例
類題:精選試題 p.20 題 2



【A】13.依據CNS工程製圖標準,一機械零件之尺度若與其他零件組合有關,則該尺度屬於下列何者?(A)功能尺度 (B)非功能尺度 (C)參考尺度 (D)多餘尺度

命中事實:
出處:第九章 p.128 (一)功能尺度(幾乎相同)
類題:精選試題 p.133 題 63(幾乎相同)



【C】14.一螺紋之尺度標註為 2N M10×1.5,求出該螺紋的導程(lead):(A)1.5mm (B) 2mm (C)3mm (D)5mm

命中事實:
出處:第十章 p.164 (四) 2.2N……,導程為螺距的 2 倍



【C】15.依據下圖之尺度標註,求出最小間隙,單位為mm:(A)0.034mm (B)0.050mm (C)0.009mm (D)0.025mm



命中事實:
出處:第十章 p.157 (一) 4.餘隙配合=孔之最小尺度-軸之最大尺度(幾乎相同)
類題:精選試題 p.139 題 113

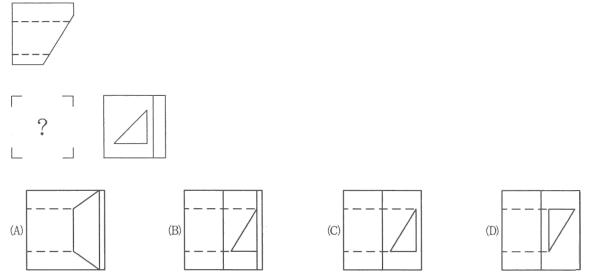

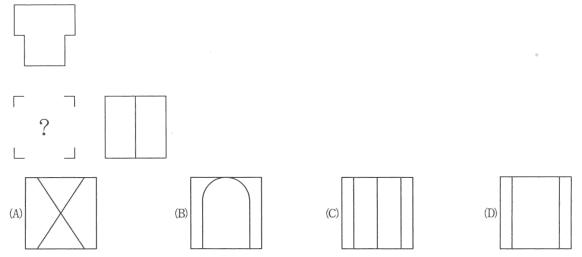

【D】16.在下圖中,利用第三角法繪製一物體的正投影視圖,何者為所缺少的前視圖?



命中事實:
出處:第五章 p.53 三視圖-二視圖找單視圖



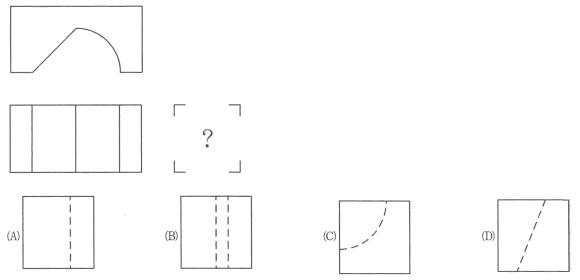

【A】17.在下圖中,利用第三角法繪製一物體的正投影視圖,何者為所缺少的右側視圖?



命中事實:
出處:第五章 p.53 三視圖-二視圖找單視圖

公職考試
100年鐵路特考


運輸學
公民
企業管理
事務管理
鐵路法
電子學大意
機械原理大意
電工機械大意
機械工程製圖大意



公職考試徵才講座



行政警察免費講座

【大台北】
10/06(六)19:00 板橋
10/07(日)15:00 基隆
【北區】
09/25(二)19:00 龍潭
【中區】
09/27(四)19:00 台中
10/06(六)14:00 大里
10/13(六)14:00 太平
【南區】
10/05(五)18:00 潮州
10/08(一)18:00 東港

鐵路特考免費講座

【大台北】
10/07(日)15:00 基隆
【北區】
09/25(二)19:00 龍潭
10/04(四)19:00 中壢
10/09(二)19:00 八德
【中區】
09/27(四)19:00 台中
10/06(六)14:00 大里
10/13(六)14:00 太平
【南區】
09/29(六)17:00 五甲

國營事業招考免費講座

【大台北】
09/28(五)19:00 內湖
09/29(六)15:00 基隆
10/14(日)15:00 中和
【北區】
09/29(六)14:00 新竹
10/02(二)19:00 楊梅
【中區】
09/28(五)19:00 朴子
09/29(六)14:00 草屯
10/05(五)18:30 斗六
10/07(日)14:00 彰化
10/12(五)18:30 民雄
10/14(日)14:00 草屯
【南區】
09/26(三)19:00 鳳山
09/26(三)18:00 屏東
09/29(六)15:00 歸仁
09/29(六)19:00 五甲
09/30(日)15:00 新營
10/02(二)18:00 屏東
10/04(四)19:00 高雄
10/06(六)16:00 麻豆
10/06(六)19:00 大寮
10/12(五)20:00 安南
10/13(六)16:00 佳里
10/15(六)15:00 左營
10/15(六)17:00 五甲

公職考試免費講座

【大台北】
09/27(四)19:00 板橋
09/28(五)19:00 內湖
09/29(六)15:00 基隆
10/06(六)15:00 站前
10/14(日)15:00 中和
【北區】
09/29(六)14:00 新竹
10/02(二)19:00 楊梅
【中區】
09/28(五)19:00 朴子
09/29(六)15:00 沙鹿
09/30(日)14:00 和美
10/04(四)19:00 員林
10/05(五)18:30 斗六
10/12(五)18:00 沙鹿
10/12(五)18:30 民雄
10/13(六)14:00 和美
【南區】
09/26(三)19:00 高雄
09/29(六)14:00 歸仁
09/30(日)14:00 新營
10/06(六)14:00 麻豆
10/06(六)17:00 大寮
10/12(五)19:00 安南
10/13(六)14:00 佳里
10/15(六)15:00 左營
10/15(六)19:00 五甲






【C】18.在下圖中,利用第三角法繪製一物體的正投影視圖,何者為所缺少的前視圖?



命中事實:
出處:第五章 p.53 三視圖-二視圖找單視圖
類題:精選試題 p.72 題 114



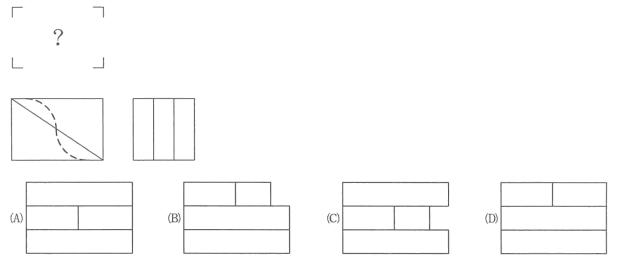

【B】19.在下圖中,利用第三角法繪製一物體的正投影視圖,何者為所缺少的俯視圖?



命中事實:
出處:第五章 p.53 三視圖-二視圖找單視圖
類題:精選試題 p.69 題 98



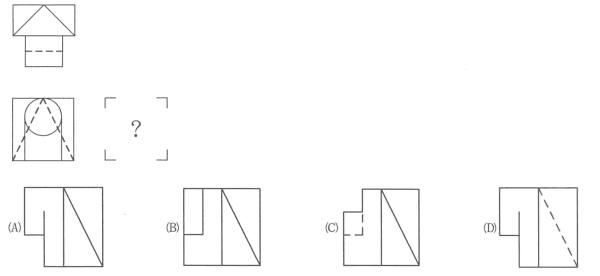

【A】20.在下圖中,利用第三角法繪製一物體的正投影視圖,何者為所缺少的右側視圖?



命中事實:
出處:第五章 p.53 三視圖-二視圖找單視圖
類題:精選試題 p.68 題 90



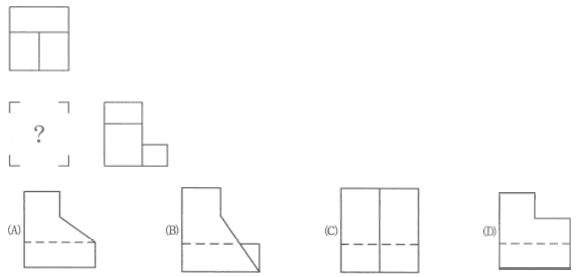

【B】21.在下圖中,利用第三角法繪製一物體的正投影視圖,何者為所缺少的前視圖?



命中事實:
出處:第五章 p.53 三視圖-二視圖找單視圖
類題:精選試題 p.60 題 43



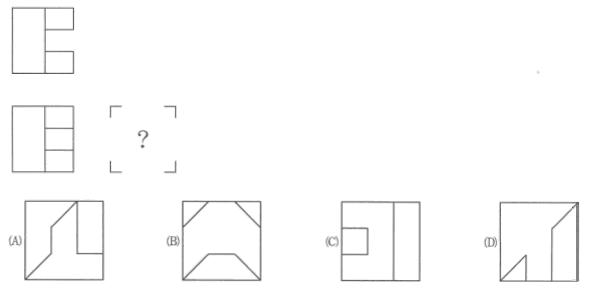

【D】22.在下圖中,利用第三角法繪製一物體的正投影視圖,何者為所缺少的右側視圖?



命中事實:
出處:第五章 p.53 三視圖-二視圖找單視圖
類題:精選試題 p.68 題 90

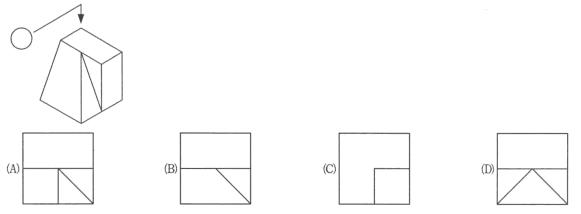

【C】23.下圖所示一物體的等角圖,選出在箭頭指示方向的正確投影視圖:



命中事實:
出處:第五章 p.53 三視圖-立體圖找三視圖
類題:精選試題 p.67 題 85



【B】24.下圖所示一物體的等角圖,選出在箭頭指示方向的正確投影視圖:



命中事實:
出處:第五章 p.53 三視圖-立體圖找三視圖
類題:精選試題 p.72 題 117



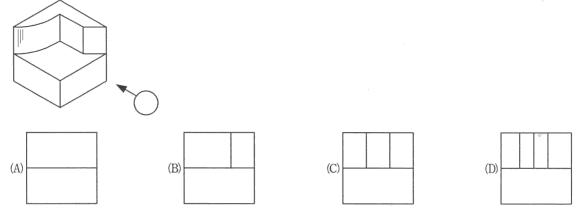

【B】25.下圖所示一物體的等角圖,選出在箭頭指示方向的正確投影視圖:



命中事實:
出處:第五章 p.53 三視圖-立體圖找三視圖
類題:精選試題 p.58 題 32



【B】26.下圖所示一物體的等角圖,選出在箭頭指示方向的正確投影視圖:



命中事實:
出處:第五章 p.53 三視圖-立體圖找三視圖
類題:精選試題 p.64 題 68

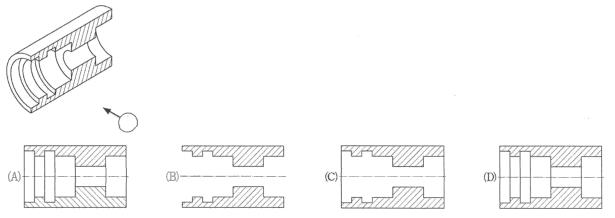

【D】27.已知一物體之等角圖,請依箭頭指示方向,選出正確之剖視圖:



命中事實:
出處:第五章 p.53 三視圖-立體圖找三視圖、第八章 p.100 (一)全剖面
類題:精選試題 p.116 題 75



【B】28.下列各剖視圖中,何者為標準之剖視圖表示法?



命中事實:
出處:第八章 p.105 4.轉正視圖
類題:精選試題 p.109 題 21、題 26



【C】29.依據CNS工程製圖標準,下列何者為內螺紋之表示法?



命中事實:
出處:第十章 p.163 (三)螺紋的畫法
類題:精選試題 p.179 題 13、題 68

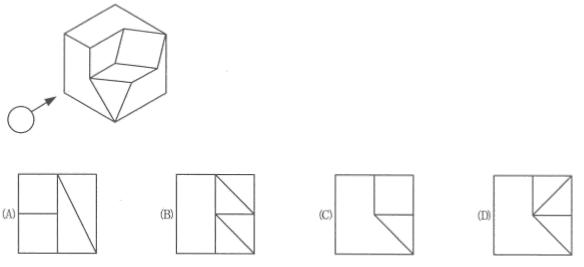

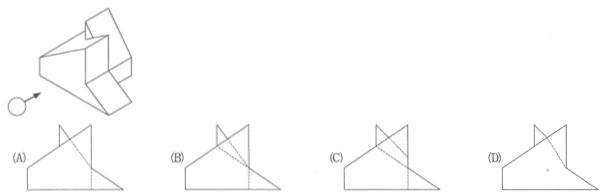

【A】30.下圖為一物體之等角圖,請依箭頭指示方向,選出正確之投影視圖:



命中事實:
出處:第五章 p.53 三視圖-立體圖找三視圖
類題:精選試題 p.62 題 58

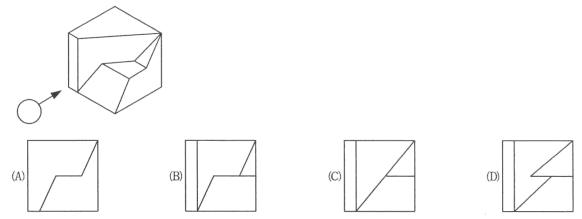

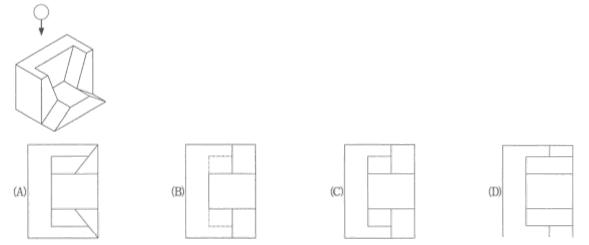

【C】31.下圖為一物體之等角圖,請依箭頭指示方向,選出正確之投影視圖:



命中事實:
出處:第五章 p.53 三視圖-立體圖找三視圖
類題:精選試題 p.73 題 119



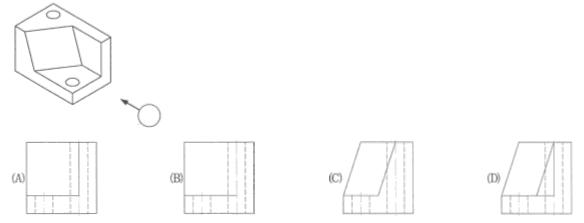

【A】32.下圖為一物體之等角圖,請依箭頭指示方向,選出正確之投影視圖:



命中事實:
出處:第五章 p.53 三視圖-立體圖找三視圖
類題:精選試題 p.58 題 32、p.60 題 48



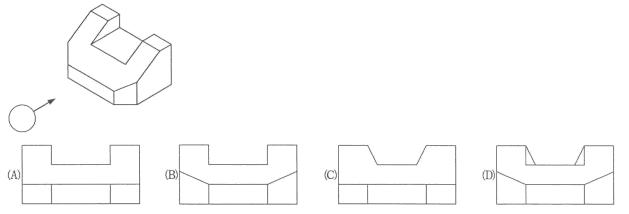

【B】33.下圖為一物體之等角圖,請依箭頭指示方向,選出正確之投影視圖:



命中事實:
出處:第五章 p.53 三視圖-立體圖找三視圖
類題:精選試題 p.78 題 144



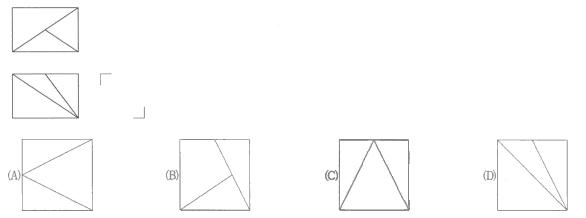

【C】34.下圖為利用第三角法繪製一物體之前視圖和俯視圖,何者為此物體之正確右側視圖?



命中事實:
出處:第五章 p.53 三視圖-立體圖找三視圖
類題:精選試題 p.71 題 111



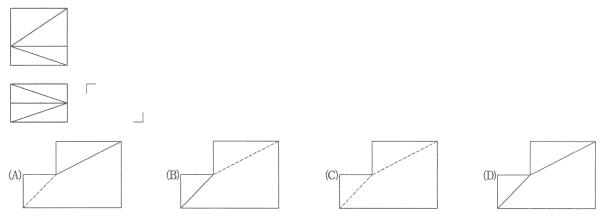

【A】35.下圖為利用第三角法繪製一物體之前視圖和俯視圖,何者為此物體之正確右側視圖?



命中事實:
出處:第五章 p.53 三視圖-立體圖找三視圖
類題:精選試題 p.63 題 62



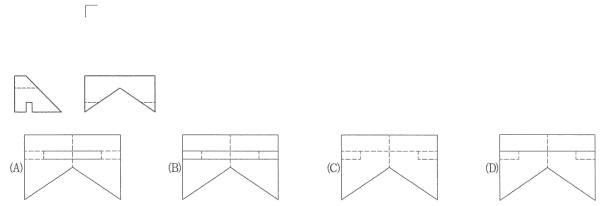

【D】36.下圖為利用第三角法繪製一物體之前視圖和左側視圖,何者為此物體之正確俯視圖?



命中事實:
出處:第五章 p.53 三視圖-二視圖找單視圖
類題:精選試題 p.71 題 113、p.78 題 143



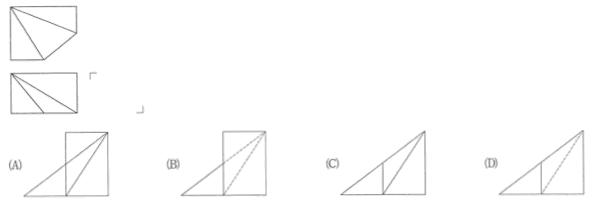

【B】37.下圖為利用第三角法繪製一物體之前視圖和俯視圖,何者為此物體之正確右側視圖?



命中事實:
出處:第五章 p.53 三視圖-二視圖找單視圖
類題:精選試題 p.71 題 109



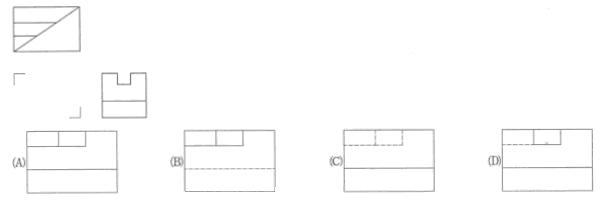

【D】38.下圖為利用第三角法繪製一物體之右側視圖和俯視圖,何者為此物體之正確前視圖?



命中事實:
出處:第五章 p.53 三視圖-二視圖找單視圖
類題:精選試題 p.60 題 43、p.78 題 143



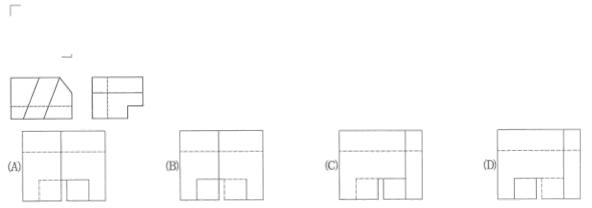

【C】39.下圖為利用第三角法繪製一物體之前視圖和右側視圖,何者為此物體之正確俯視圖?



命中事實:
出處:第五章 p.53 三視圖-二視圖找單視圖
類題:精選試題 p.60 題 43、p.74 題 126



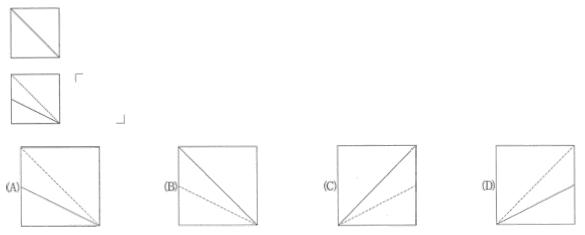

【B】40.下圖為利用第三角法繪製一物體之前視圖和俯視圖,何者為此物體之正確右側視圖?



命中事實:
出處:第五章 p.53 (五)三視圖-二視圖找單視圖
類題:精選試題 p.74 題 126
